一、系統介紹：
      LQ2000機泵監測管理系統（巡檢）針對石化企業設備管理的現狀和管理信息化的需求而推出的機泵監測管理系統，系統采用LQ滾動軸承檢測核心技術，集巡檢數據采集與存儲、設備運行狀態查查詢、數據查詢、報警查詢、振動波形頻譜分析，基于互聯網、局域網數據共享，能有效地對高危機泵設備進行監測，為設備管理人員提供詳實的機泵運行信息，及時預報故障、對高危機泵群的運行狀態一目了然，使高危機泵的設備管理水平更上一個新的臺階。
      系統由上位機分析軟件、數據服務器、巡檢儀組成，系統采用B/S構架設計，用戶通過瀏覽器方式訪問系統，界面友好。
  巡檢儀具有采集軸承狀態LQ值、振動、溫度、密封狀態四種類型數據；
      上位機分析軟件具有振動波形頻譜分析、趨勢查詢、報警查詢、設備運行狀態查詢、設備數據統計報告、診斷報告編寫、巡檢計劃編制、設備管理功能。
      系統適用石化行業檢維修部門、運行部門、狀態監測部門使用。

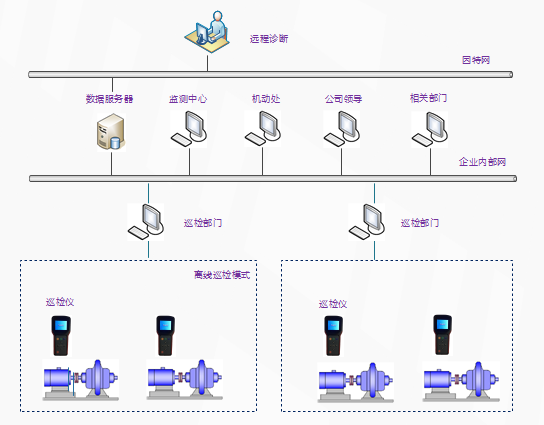

二、系統網絡結構拓撲圖，如下圖


三、系統軟件技術特點
● 先進的網絡功能
系統采用B/S版結構，在企業的信息中心建立數據服務器安裝運行軟件，支持足夠多的用戶，通過IE瀏覽器輸入服務器的IP地址即可進入此系統。
● 直觀的縱樹型數據庫結構
  根據企業實際需要建立公司（集團）→分廠→車間（裝置）→設備→測點→測點屬性的完整清晰的數據庫結構。
● 設備狀態一目了然
  提供的強大的報警查詢功能和設備狀態查詢，使您對設備狀態一目了然，且可以迅速識別有問題的區域。
● 豐富的狀態分析工具
對數據進行波形、頻譜和趨勢分析，同時出具檢測報告，通過大量圖像工具（列出前10個最大頻譜分量、十倍頻諧波，顯示軸承特征頻等），方便技術人員進行數據分析。
● 報告功能
    能生成設備數據統計報表，并導excel，用戶可以自行根據提供報告模板編寫診斷報告。

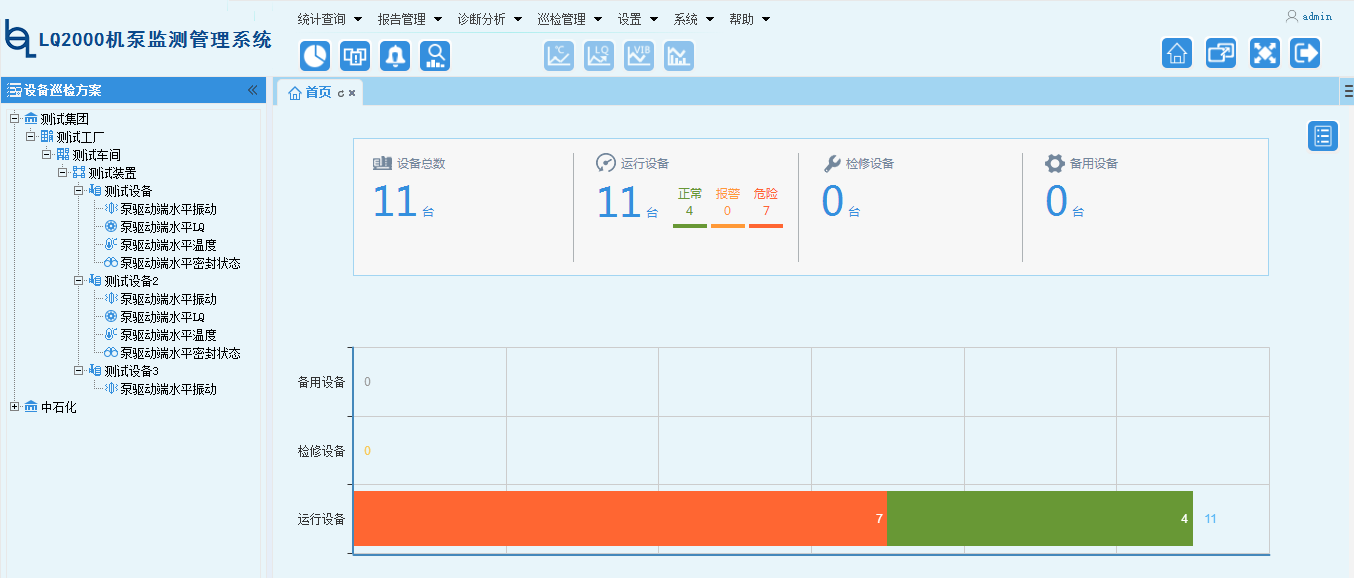

四、 系統軟件界面


無
